反井钻机主要性能及参数
来源：www.zmgk.net 作者：admin 日期：2014-03-10 07:43:02 热度：626 ℃
反井钻机主要性能及参数
3.1反井钻机型号及生产商 采用的反井钻机为苏南煤机厂生产的LM-200型。
3.2 设备组成

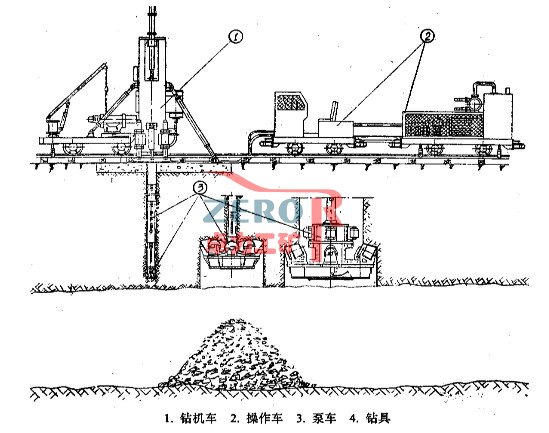

图1 LM-200型反井钻机示意图
LM-200型反井钻机如上图1所示,主要由钻机车、泵车和操作车组成，另外还有钻具（包括钻杆、钻头）以及辅助工具。 （1）钻机车 钻机车是钻机的主机，钻架与钻机平车通过销轴铰接在一起。钻机竖立时，主液压缸反向推进，便将钻架竖立起来，用下支撑调平钻架并锁紧，再将上支撑顶牢，拆下起架拉杆，安装好转盘吊、机械手、前后拉杆，便可进行钻进。
（2）泵车 泵车由油箱、主液压泵、付液压泵、驱动电机、冷却器、吸回油过滤器、平车等组成。油泵系统将电能转换为液压能，不断地提供给操存台及各执行机构，完成钻进工作。
（3）操作车 操作车由操作台，座椅和平车组成，操作台为一框架结构，里面安装了多种控制阀，压力表，除转盘吊在钻机车上操作外，其它所有机构的动作均在此操作台上控制。
（4）钻具 钻具包括φ216mm导孔钻头、φ1.4m扩孔钻头、φ2.0m扩孔钻头（因为φ2.0m扩孔钻头比φ1.4m钻头一边只大30cm，且钻头较重、钻进速度较慢，所以一般不采用。）、钻杆（开孔钻杆、稳定钻杆和普通钻杆）等。在斜井施工中，为减少阻力，使用φ1.4m扩孔钻头更为有效。 3.3 施工技术参数 （1）我局竖井、斜井施工设备选取的反井钻机机型为LM-200型。详细参数见表3-1、表3-2。

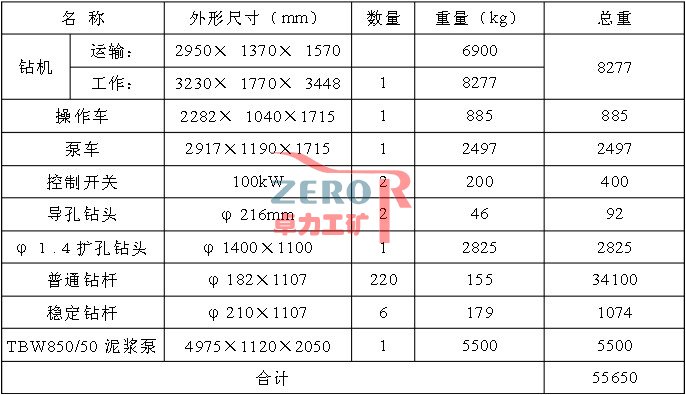

LM-200型反井钻机主要部件尺寸及重量 表3-1
M系列反井钻机主要技术参数 表3-2
（2）、导孔钻进参数 钻进参数选择主要依据地层条件，钻进部位等多方面因素确定。一般按表3-3所示参数施工，但在施工时根据不同情况予以调整。

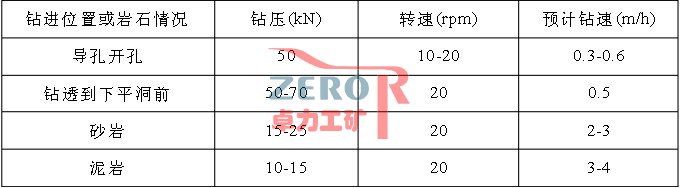

导孔钻进参数选择 表3-3
辅助设备及相关设施
3.4.1 反井钻机施工作业辅助设备 主要辅助设备有：φ216mm导孔施工时配置TBW850/50泥浆泵(850L/min)一台、用于输送循环冷却水的潜水泵2台，另外可根据现场供水情况自备一台16m3水车进行施工供水。 3.4.2 其它相关设施 （1）反井钻机砼基础：基础尺寸为6×3×0.75m（长×宽×高），砼标号为C20，用来固定反井钻机并以此作为操作平台。 （2）沉碴池和泥浆循环池：沉碴池约2m3，泥浆池约5m3，均紧邻反井钻机基础布置，用于导孔钻进排碴及循环供浆（水） （3）钢板水箱：体积为3m3，主要用于主机冷却循环供水。
3.4.1 反井钻机施工作业辅助设备 主要辅助设备有：φ216mm导孔施工时配置TBW850/50泥浆泵(850L/min)一台、用于输送循环冷却水的潜水泵2台，另外可根据现场供水情况自备一台16m3水车进行施工供水。 3.4.2 其它相关设施 （1）反井钻机砼基础：基础尺寸为6×3×0.75m（长×宽×高），砼标号为C20，用来固定反井钻机并以此作为操作平台。 （2）沉碴池和泥浆循环池：沉碴池约2m3，泥浆池约5m3，均紧邻反井钻机基础布置，用于导孔钻进排碴及循环供浆（水） （3）钢板水箱：体积为3m3，主要用于主机冷却循环供水。
