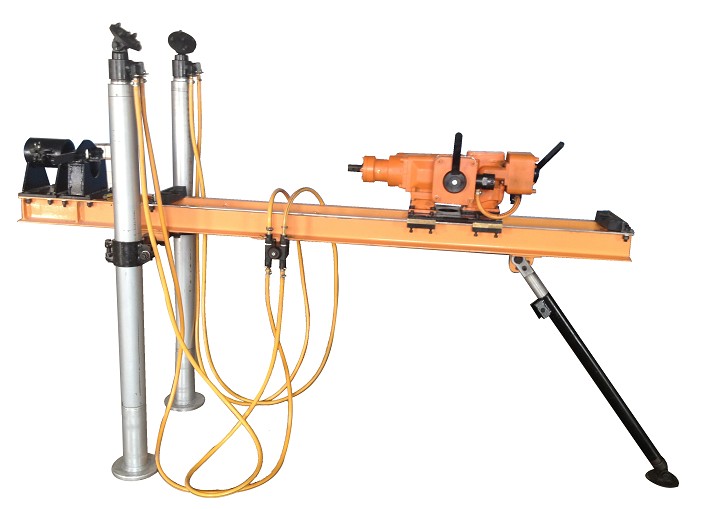

ZQJC-200/5气动架柱式钻机
ZQJC-200/5气动架柱式钻机是专门为瓦斯浓度高且井下不易使用电源的巷道设计，该机为气缸顶紧，带有正反转，有气马达带动齿条来进给和后退，大大降低了工人的劳动强度。该机主要用在钻探测地质构造煤层探水探瓦斯孔、煤层注水孔和卸放压力孔。
ZQJC-200/5气动架柱式钻机的性能参数表
| 序号 | 基本性能参数 | 单位 | ZQJC-200/5 | ||
| 1 | 工作气压 | Mpa | 0.40 | 0.50 | 0.63 |
| 2 | 额定转矩 | N.m | 180 | 200 | 210 |
| 3 | 额定转速 | r/min | 220 | 240 | 260 |
| 4 | 额定功率 | Kw | 4.1 | 5.0 | 5.6 |
| 5 | 最大负荷转矩 | N.m | 245 | 295 | 320 |
| 6 | 动力失速转矩 | N.m | 270 | 320 | 350 |
| 7 | 动力启动转矩 | N.m | 260 | 310 | 340 |
| 8 | 耗气量 | m?/min | 5.0 | 5.5 | 6.0 |
| 9 | 空载转速 | r/min | 550 | 600 | 650 |
| 10 | 1/2空载转速 | r/min | 275 | 300 | 325 |
| 11 | 1/2空载转速时的转矩 | N.m | 140 | 150 | 160 |
| 12 | 推进力 | KN | ? | 5 | ? |
| 13 | 噪声 （声压级） | dB（A） | 106 | 108 | 110 |
| 14 | 导轨长度 | mm | 2200 | ||
| 15 | 导轨推进行程 | mm | 1300 | ||
| 16 | 空载推进速度 | mm | 6000 | ||
| 17 | 最大工作高度 | mm | 1500 | ||
| 18 | 最小工作高度 | mm | 200 | ||
| 19 | 主机重 | kg | 62 | ||
| 20 | 架柱机重 | kg | 130 | ||
| 21 | 钻尾尺寸 | mm | 18×18 | 24×24 | 26×26 |
| 22 | 钻孔直径 | mm | φ76~φ110 | ||
