反井钻机主要性能及参数
3.1反井钻机型号及生产商
采用的反井钻机为常州立鼎煤矿机械厂生产的LM-300型。
设备组成

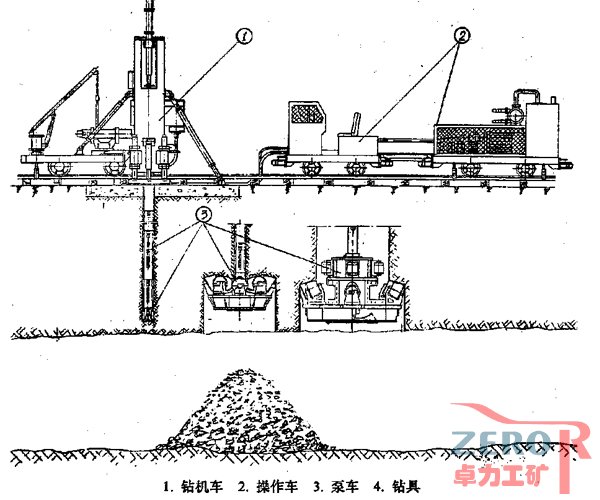

LM-300型反井钻机如上图1所示,主要由钻机车、泵车和操作车组成,另外还有钻具(包括钻杆、钻头)以及辅助工具。
(1)钻机车
钻机车是钻机的主机,钻架与钻机平车通过销轴铰接在一起。钻机竖立时,主液压缸反向推进,便将钻架竖立起来,用下支撑调平钻架并锁紧,再将上支撑顶牢,拆下起架拉杆,安装好转盘吊、机械手、前后拉杆,便可进行钻进。
(2)泵车
泵车由油箱、主液压泵、付液压泵、驱动电机、冷却器、吸回油过滤器、平车等组成。油泵系统将电能转换为液压能,不断地提供给操存台及各执行机构,完成钻进工作。
(3)操作车
操作车由操作台,座椅和平车组成,操作台为一框架结构,里面安装了多种控制阀,压力表,除转盘吊在钻机车上操作外,其它所有机构的动作均在此操作台上控制。
(4)钻具
钻具包括φ250mm导孔钻头、φ1.4m扩孔钻头、φ2.0m扩孔钻头(因为φ2.0m扩孔钻头比φ1.4m钻头一边只大30cm,且钻头较重、钻进速度较慢,所以一般不采用。)、钻杆(开孔钻杆、稳定钻杆和普通钻杆)等。在斜井施工中,为减少阻力,使用φ1.4m扩孔钻头更为有效。
施工技术参数
(1)我局竖井、斜井施工设备选取的反井钻机机型为LM-300型。详细参数见表3-1、表3-2。
LM-300型反井钻机主要部件尺寸及重量 表3-1
名 称 |
外形尺寸(mm) |
数量 |
重量(kg) |
总重 |
|
钻机 |
运输: |
2950× 1370× 1570 |
|
6900 |
8277 |
工作: |
3230× 1770× 3448 |
1 |
8277 |
||
操作车 |
2282× 1040×1715 |
1 |
885 |
885 |
|
泵车 |
2917×1190×1715 |
1 |
2497 |
2497 |
|
控制开关 |
100kW |
2 |
200 |
400 |
|
导孔钻头 |
φ250mm |
2 |
46 |
92 |
|
φ1.4扩孔钻头 |
φ1400×1100 |
1 |
2825 |
2825 |
|
普通钻杆 |
φ182×1107 |
220 |
155 |
34100 |
|
稳定钻杆 |
φ210×1107 |
6 |
179 |
1074 |
|
TBW850/50泥浆泵 |
4975×1120×2050 |
1 |
5500 |
5500 |
|
合计 |
55650 |
LM系列反井钻机主要技术参数 表3-2
钻机型号 |
导孔 (mm) |
钻孔 (m) |
钻深 (m) |
转速 (rpm) |
拉力 (kN) |
扭矩 (kN.m) |
功率 (kW) |
主机重 (kg) |
|
LM-300 |
250 |
1.4 |
200 |
20 |
850 |
40 |
75 |
8277 |
|
(2)、导孔钻进参数
钻进参数选择主要依据地层条件,钻进部位等多方面因素确定。一般按表3-3所示参数施工,但在施工时根据不同情况予以调整。
导孔钻进参数选择 表3-3
钻进位置或岩石情况 |
钻压(kN) |
转速(rpm) |
预计钻速(m/h) |
导孔开孔 |
50 |
10-20 |
0.3-0.6 |
钻透到下平洞前 |
50-70 |
20 |
0.5 |
砂岩 |
15-25 |
20 |
2-3 |
泥岩 |
10-15 |
20 |
3-4 |
辅助设备及相关设施
3.4.1 反井钻机施工作业辅助设备
主要辅助设备有:φ250mm导孔施工时配置TBW850/50泥浆泵(850L/min)一台、用于输送循环冷却水的潜水泵2台,另外可根据现场供水情况自备一台16m3水车进行施工供水。
3.4.2 其它相关设施
(1)反井钻机砼基础:基础尺寸为6×3×0.75m(长×宽×高),砼标号为C20,用来固定反井钻机并以此作为操作平台。
(2)沉碴池和泥浆循环池:沉碴池约2m3,泥浆池约5m3,均紧邻反井钻机基础布置,用于导孔钻进排碴及循环供浆(水)
(3)钢板水箱:体积为3m3,主要用于主机冷却循环供水。
