潜孔低气压钎头

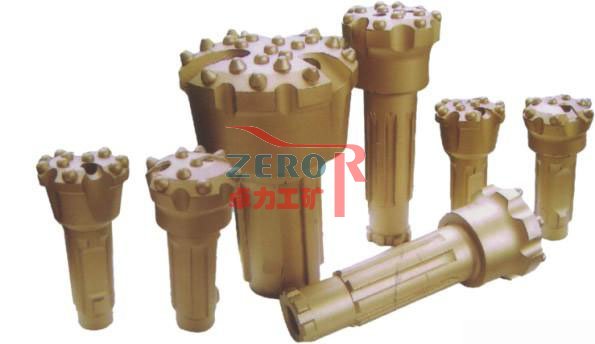

HY系列潜孔钻头
产品特点:
产品特点:
卓力公司的HY系列潜孔钻头以品质优异而闻名。我们不仅可以为客提供高品质的浩博系列钻具,同时帮助用户选配适合其工作条件的最佳具组合;我们可以为用户免费提供有关钻机及钻具使用的系列培训,帮助用户实现高效率、低成本的钻孔解决方案。
适用范围:
正确的选择钻头的型号,可以减少操作成本,并可以提高生产率。下面的说明将会帮助您正确的选择钻头。The right choice bit models, can reduce operating costs, and improves productivity. The following instructions will help you choose the right bit. |
||
钻头体/Face | 齿形/Button | 应用/Applications |
凸头弹道齿钎头 适用于抗压强度小于1033.5bar的软岩。并且岩石的聚合性以及同一性都比较好,同时具有较低的磨蚀性。软石灰岩、泥板岩、板岩。 | ||
凸头球齿钎头 适用于抗压强度为于1033.5bar~1722.5的中软岩。并且岩石的聚合性以及同一性要好。硬石灰岩、花岗岩、砂岩、闪长岩、片岩、大理岩。 | ||
凹面钎头 适用于抗压强度为1033.5bar~2067的中软岩和中硬岩。岩层可以有空穴、断层、疏松和缺陷。在快速的钻进操作中,端面狭槽提供了便利的排渣通道。硬石灰岩、花岗岩、砂岩、片岩、大理岩。 | ||
平头钎头 适用于抗压强度大于2067bar的中硬岩和硬岩。岩石应聚合在一起,但是允许小部分的空穴和裂纹。花岗岩、辉长岩。 |
低气压潜孔钻头参数(一)Technical Parameters | ||||||
件号Part No. |
排气孔数量 NO.Air Holes |
直径Dia(mm) | 单重Weight(Kg) |
边齿 Gauge Buttons |
中齿 Front Buttons |
配用冲击器DTH Hammer |
HY65PQ | 1 | 68-72 | 1.5 | 4×Φ12 | 3×Φ12 | HY65 |
HY75PQ | 3 | 75-77 | 2.4 | 5×Φ12 | 3×Φ12 | HY70 |
HY76PQ | 2 | 76-78 | 2.5 | 5×Φ12 | 3×Φ12 | HY76 |
HY76-78 | 2 | 78-82 | 2.6 | 5×Φ12 | 3×Φ12 | |
HY80PQ | 3 | 82-84 | 3.0 | 5×Φ12 | 6×Φ12 | HY80 HY80X |
HY90A | 3 | 90-95 | 3.6 | 6×Φ14 | 4×Φ12 | |
HY80XD-90 | 3 | 90-95 | 3.4 | 6×Φ12 | 4×Φ12 | HY80XD |
HY80-II-80 | 3 | 80-82 | 3.0 | 5×Φ12 | 4×Φ12 | HY80-II |
HY90B | 3 | 90-95 | 3.8 | 6×Φ14 | 4×Φ12 | HY90 HY90-I |
HY90T1 | 2 | 90-95 | 3.6 | 6×Φ14 | 1×Φ12 3×Φ12(弹) | |
HY90T2 | 2 | 90-95 | 3.8 | 6×Φ14(弹) | 4×Φ12(弹) | |
HY90T3J | 3 | 90-95 | 3.6 | 6×Φ14(尖) | 4×Φ12(尖) | |
HY90T5 | 2 | 90-95 | 3.6 | 5×Φ14(弹) | 4×Φ12(弹) | |
HY90-100 | 3 | 100-105 | 4 | 6×Φ14 | 5×Φ12 | |
HY90-105 | 3 | 105-110 | 4.2 | 6×Φ14 | 5×Φ12 | |
HY90-110 | 3 | 110-115 | 4.5 | 8×Φ14 | 3×Φ12 |
低气压潜孔钻头参数(二) Technical Parameters | ||||||
件号 Part No. |
排气孔数量 NO.Air Holes |
直径Dia(mm) | 单重Weight(Kg) |
边齿 Gauge Buttons |
中齿 Front Buttons |
配用冲击器DTH Hammer |
HY90-120 | 3 | 120-125 | 5 | 8×Φ14 | 3×Φ12 | HY90 HY90-I |
HY90-130 | 3 | 130-135 | 6.8 | 9×Φ14 | 4×Φ12 | |
HY110-110 | 3 | 110-115 | 6.1 | 6×Φ14 | 5×Φ12 | HY110 |
HY110-115 | 3 | 110-115 | 6.3 | 6×Φ14 | 5×Φ12 | |
HY110-120 | 3 | 120-125 | 7 | 6×Φ14 | 6×Φ12 | |
HY110-125 | 3 | 125-130 | 7.1 | 6×Φ14 | 7×Φ12 | |
HY110-130 | 3 | 130-135 | 7.3 | 6×Φ14 | 7×Φ12 | |
HY110-135 | 3 | 135-140 | 8 | 6×Φ14 | 7×Φ12 | |
HY110-140 | 3 | 140-145 | 8.2 | 6×Φ14 | 8×Φ12 | |
HY110-150 | 3 | 150-155 | 9 | 6×Φ14 | 8×Φ12 | |
HY150-155 | 3 | 155-160 | 16.3 | 15×Φ16 | 4×Φ14 | HY150 |
HY150-165 | 3 | 160-165 | 17.3 | 15×Φ16 | 5×Φ14 | |
HY150-185 | 3 | 180-185 | 19.6 | 15×Φ16 | 6×Φ14 | |
HY150-200 | 3 | 200-205 | 23 | 9×Φ16 | 12×Φ14 |
低气压潜孔钻头参数(三) Technical Parameters | ||||||
件号 Part No. |
排气孔数量 NO.Air Holes |
直径Dia(mm) | 单重Weight(Kg) |
边齿 Gauge Buttons |
中齿 Front Buttons |
配用冲击器DTH Hammer |
HY170-175 | 3 | 175-180 | 22.8 | 15×Φ16 | 8×Φ14 | HY170 |
HY170-185 | 3 | 185-190 | 23.24 | 15×Φ16 | 8×Φ14 | |
HY170-195 | 3 | 195-198 | 24 | 15×Φ16 | 10×Φ14 | |
HY170-200 | 3 | 200-203 | 25.8 | 15×Φ16 | 9×Φ14 | |
HY170-210 | 3 | 210-213 | 26.5 | 12×Φ16 | 6×Φ14 6×Φ16 | |
HY170-220 | 3 | 220-223 | 28.5 | 15×Φ16 | 11×Φ14 | |
HY170-230 | 3 | 230-233 | 32 | 15×Φ16 | 12×Φ14 | |
HY170-240 | 3 | 240-243 | 36 | 21×Φ16 | 6×Φ14 | |
HY170-250 | 3 | 250-253 | 45 | 15×Φ16 | 4×Φ14 | |
a) 边齿与中齿中未注明的一律为球齿。 b) 潜孔钻头代号:HY + 冲击器型号 + 钻头直径 例 :HY170-175 170=配用冲击器型号;175=钻孔直径(mm) ※以上技术参数仅供参考使用。The technical parameters above is for reference only |
