SJZ竖井钻机

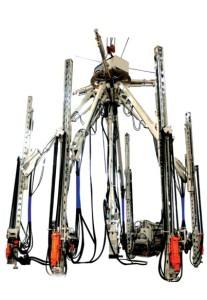

SJZ系列竖井钻机

SJZ系列竖井钻机是为建井施工穿凿竖井而研制的窜孔设备,以压缩空气为动力,采用液压传动,使钻架所有动作实现机械化,适用井直径范围大,操作灵活、定位精确、安全可靠。
SJZ竖井钻机像一把雨伞,撑开能进行钻凿炮眼,收拢能方便井筒运送,是实现快速打井,缩短建井周期,提高经济效益的必不可少的专用设备。

产品配套
SJZ竖井钻机配用高效气动凿岩机,长推进行程,加之采用平行移动机构,使钻凿炮孔精度和效率相应提高,大大节省了辅助工作时间,提高了工作效率。
YGZ-70型导轨式独立回转凿岩机,钎杆移位迅速、准确、平稳,凿岩效率高,也可改装滑座后,配用其它型号高效凿岩机。

适用范围
SJZ系列竖井钻机适用井筒范围大,从4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能进行作业。
根据爆破技术不断的发展,伞型钻机提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,满足实现深孔光面爆破的技术要求,大大提高立井开挖速度.
伞型钻机不但能打炮眼,还能配用高效YGZ70型凿岩机能打40米深的泄水孔,探水孔和注浆孔。
因此伞型钻机是目前国内外比较理想的立井开挖窜孔设备。

SJZ系列竖井钻机型号
SJZ5.5竖井钻机、SJZ5.6竖井钻机、SJZ6.7竖井钻机、SJZ6.9竖井钻机、SJZ6.10竖井钻机。

SJZ系列竖井钻机技术参数
 项目  参数   参数   参数   参数   参数
 型号  SJZ5.5  SJZ5.6   SJZ6.7   SJZ6.9   SJZ6.10
 支撑臂数量(个)  3  3     3   3    3
 动臂数量(个)  5  5   6   6   6
 支撑臂支撑范围(m)  4.6--6.6  5.7--7.7   4.6--6.7
 5.7--7.7
 6.6--8.6
 6.6--9.8  7.6--10.8
 垂直炮孔圈径(m)  1.6--6.3  1.65--8.2   1.65--8.2  1.65--9.56  1.65--10.5
 工作气压(MPa)  0.5--0.7  0.5--0.7  0.5--0.7  0.5--0.7  0.5--0.7
 耗气量(立/分)  58  58  68  68  68
 收拢外型尺寸(m)  1.7 x 6  1.9 x 7.2  1.9 x 7.2  1.9 x 7.7  1.9 x 8.2
 钎尾规格(mm)  B25 159六角钎杆  B25 159六角钎杆  B25 159六角钎杆  B25 159六角钎杆  B25 159六角钎杆
 钎头直径(mm)  38--55  38--55  38--55  38--55  38--55
 钎杆长度(m)  3.9  4.7  4.7  4.7  4.7
 总重量(吨)  5.3  6.3  7.8  8.2  9

竖井钻机的安全措施
  1、防止从吊桶坠人、坠物。
  2、防止从大抓上坠人坠物。
  3、所有检修人员必须贯彻学习并考试合格后才可上岗作业。
  4、加强个人防护意识,个人做到安全生产,严格执行“四不伤害”政策。
  5、坚决执行“不安全不生产”的总体方针。
