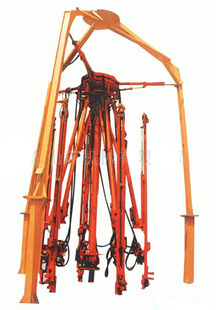

FJD型伞型钻机是以压缩空气为动力，采用液压传动的竖井凿岩设备，钻机配用多台独立回转凿岩机钻凿炮孔，可用来掘进各类矿山的竖井井筒。

FJD伞形钻机是实施机械化开挖立井而专门研制的窜孔设备。它像一把雨伞，撑开能进行钻凿炮眼，收拢能方便井筒运送，是实现快速打井，缩短建井周期，提高经济效益的必不可少的专用设备。

该设备适用井筒范围大，从4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能进行作业。根据爆破技术不断的发展,它提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,满足实现深孔光面爆破的技术要求,大大提高立井开挖速度.它不但能打炮眼,还能配用高效YGZ70型凿岩机能打40米深的泄水孔,探水孔和注浆孔。因此它是目前国内外比较理想的立井开挖窜孔设备。

FJD型伞形钻机优点：
1、效率高。钻孔速度为人工的3-4倍，在人工工资日益高涨的今天，基本打一口井就能省下一台伞钻的钱。
2、工作精度高。伞钻全部采用机械化操作，具有指向准确，好操作，省力，节省人力等优点。
3、工作范围大，FJD伞形钻机适用于从4.5米至8米的小、中型井筒。大至8米以上的井筒均能施工。
4、工作环境好。伞钻凿岩使用YGZ70型凿岩机，该凿岩机冲击力大，噪音小，并有高压水设置，能有效抑制凿岩过程中的粉尘，能够有效改善工人工作环境。

FJD系列伞形钻机性能技术参数表

型        号

FJD5C-42

FJD5C-48

FJD5C-55

FJD6C-42

FJD6C-48

FJD6C-55

FJD9C-42

FJD9C-48

FJD9C-55

适用井筒直径          m

4．5—6

6—8

7—8.5

收拢后 外型尺

高        m

7.2

7.5

8.2

7.2

7.5

8.2

7.2

7.5

8.2

外接圆直径  mm

φ1650

φ1850

φ1950

支撑臂 支撑范围

不加套管    mm

φ3952—φ5692

φ5132—φ8032

φ5232—φ8132

加套管      mm

φ5630—φ7360

φ6800—φ9700

φ6900—φ9800

总    重             t

6.5

7.5

10.5

炮眼深度           mm

4200

4800

5500

4200

4800

5500

4200

4800

5500

垂直炮眼圈径范围     mm

2000—7000

2000—8800

动臂摆动角度

120°

推进器形式

油缸—钢丝绳—动定滑轮组

动力形式

气动—液压

凿 岩 机

型    号

YGZ70

YGZ50

YGZ70

YGZ50

YGZ70

YGZ50

数    量

5台

6台

9台

钎尾规格     mm

中空六角25X159

圆钎杆φ30X42

中空六角25X159

圆钎杆φ30X42

中空六角25X159

圆钎杆φ30X42

适用钎头直径 mm

φ38—55

液压系统工作压力   Mpa

7—14

工作气压        Mpa

0.5—0.7

工作水压        Mpa

0.3—0.5

0.5—2

0.3—0.5

0.5—2

0.3—0.5

0.5—2

总耗风量        m3/min

80

77

80

77

95

77
